空壓機是通過管路、閥門等和其它用氣設備構成一個完整的系統。管道的設計計算和安裝不當，將會影響整個系統的經濟性及工作的可靠性，甚至?xí)?lái)嚴重的破壞性事故。

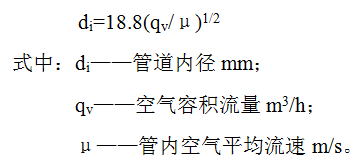

    一、管道內徑計算：管道內徑可按預先選取的空氣流速由下式求得：

    下表給出壓縮空氣的平均流速取值范圍。

管內平均流速推薦表

注：上表內推薦值，為輸氣主管道（或主干道）內壓縮空氣流速推薦值：對于長度在1m內的管路或附件——冷卻器、凈化設備、壓力容器等的進出口處，有安裝尺寸的限制，可適當提高瞬間空氣流速。

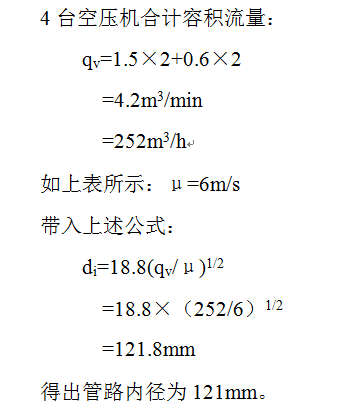

    例1.2臺WJF-1.5/30及2臺H-6S型空壓機共同使用一根排氣管路，計算此排氣管路內徑。

    已知：WJF-1.5/30型空壓機空氣容積流量為1.5m³/min，排氣壓力為3.0MPa。

    已知：H-6S型空壓機空氣容積流量為0.6m³/min，排氣壓力為3.0MPa。

    二、管壁厚度計算：管壁厚度δ取決于管道內空氣壓力。

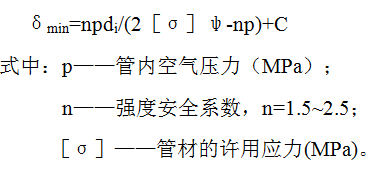

    1.低壓管道：可采用碳鋼、合金鋼焊接管；中壓管道通常采用碳鋼、合金無縫鋼管。其壁厚可近似按薄壁圓筒公式計算：

    常用管材許用應力值列于下表：ψ為焊縫系數，無縫鋼管ψ=1，直縫焊接鋼管ψ=0.8，C為附加壁厚（包括：壁厚偏差、腐蝕裕度、加工減薄量）。為簡便起見，通常當δ＞6mm時，C=0.18δ;當δ≤6mm時，C=1mm。

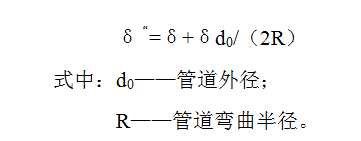

    當管子被彎曲時，管壁應適當增加厚度，可?。?/span>

    2.高壓管道的壁厚，應查閱相關專業資料進行計算，在此不做敘述。

常用管材許用應力

注：管路輸氣壓力在1.5MPa以上時，管路材料推薦采用20#鋼。

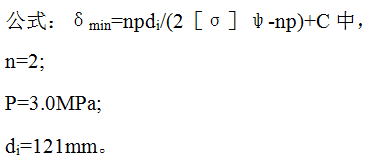

    例2.算出例1中排氣管的厚度，管路材料為20#鋼。

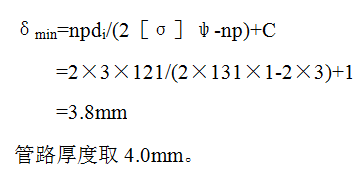

    如上表20#鋼150℃時的許用應力為［σ］=131Ma,ψ=1,C=1帶入公式：
