變頻空壓機與工頻空壓機聯動控制,應用于一臺變頻帶機與多臺工頻空壓機組成一個供氣網絡，給同一個氣罐供氣的場所。變頻空壓機作為主機,控制網絡中空壓機工作,，網絡中最多允許16臺空壓機聯控運行，1號機設為主機，其余空壓機設為從機，主機中設定聯機控制加載壓力、卸載壓力、聯機臺數、聯機控制延時時間、及主機的變頻工作壓力。主機啟動后，自動進入聯動控制模式。比較供氣壓力與設定聯機控制壓力，調節主機運行頻率或選取網絡中空壓機發送控制命令，控制網絡中空壓機的啟動、停機、自動穩定供氣壓力、平衡網絡中各從機運行時間。變頻空壓機與工頻空壓機聯動運行,能避免網絡中空壓機的頻繁啟停，損壞設備及減少對電網沖擊，達到節能效果。

1、主機設置：在設備已停止狀態下,進入用戶參數。找到通信方式選項,設置為：聯動。通信編碼設為：0001，聯動狀態設為：主機，聯動機數、聯動壓力下限、聯動壓力上限、聯動延時時間根據用戶實際情況設定。注意（聯動壓力下限與聯動壓力上限值應在單機的供氣加載壓力與單機的供氣卸載壓力值之間）變頻工作壓力選項在用戶參數 → 壓力、溫度預置 內設定，變頻工作壓力值應設置在聯動壓力上限值及聯動壓力下限值范圍內。（具體關系見下圖）

2、從機設置：在設備已停止狀態下,進入用戶參數。找到通信方式選項,設置為：聯動。通信編碼設為：0002-0016(從機地址從0002-0016順序編號,同一網絡不允許有相同地址) ,聯動狀態設為：從機、從機的供氣加載壓力與供氣卸載壓力值，和主機的供氣加載壓力與供氣卸載壓力設為一致 。

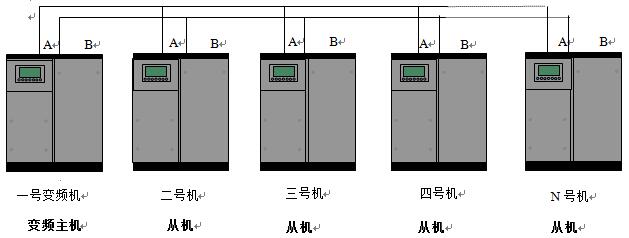

聯動控制網絡需采用屏蔽效果好的通信線將網絡中空壓機控制器的通信端口A、B并聯起來，布線過程中宜盡量避免強電干擾,信號線與電源線分走不同管道。網絡結構示意圖如下圖所示：

用戶確認設定好網絡中各空壓機的聯動控制參數，連接好通信線后，起動主機，系統自動進入聯動控制狀態。主機將根據用戶設定的變頻工作壓力以及聯動參數，自動調節工作頻率,以及發送控制命令，控制網絡中從機啟停、加卸載、輪休等。停止聯動控制時用戶按下主機停機按鈕，停止聯動控制。網絡停止后，從機停機需人工按停機按鈕停機。

例1：現有一個用戶有四臺空壓機 (一臺變頻機,三臺工頻機) 給同一個氣罐供氣，希望氣罐壓力維持在0.6MPa至0.85MPa之間。聯動設置步驟如下：

1、分別調試每臺空壓機使其能正常運行。在空壓機控制面板顯示設備已停止狀態下進入用戶參數項,選擇壓力、溫度預置。進入壓力、溫度預置界面，分別設置壓力上限和壓力下限。本例中我們將壓力上限為0.85MPa。壓力下限設為0.6MPa。將編碼為0001的變頻機的變頻工作壓力設置為0.72MPa實際應用中根據用戶所選機型，以及用氣量設置有所不同。

2、進入用戶參數選項。選擇操作方式預置，進入操作方式設置界面，將每臺空壓機的通信方式都設置聯動、將變頻空壓機的通信編碼設置為0001其余機器0002、0003、0004順序編號.。選取通信編碼設為0001的變頻空壓機，進入聯運參數設置界面,聯動狀態設為主機,聯動壓力上限設為0.82MPa,聯動壓力下限設為0.63MPa，輪換時間設為2小時，聯動機數設為0004，聯動延時時間設為0040秒。完成主機的設置。分別進入通信編碼為0002、0003、0004的空壓機的聯動設數設置界面，設置聯動狀態為從機,完成從機的設置。然后將所有控制器的電斷掉幾秒鐘，然后再上電。

3、根據空壓機位置，準備四條屏蔽效果好的通信線。分別將四臺空壓機的顯示面板后標號為A和B的端子并聯起來。完成網絡安裝設置。

4、啟動通信編碼為0001的主機，系統自動進入聯動運行狀態。主機將根據自身供氣壓力和主機的變頻工作壓力以及聯動壓力上限和聯動壓力下限比較，當壓力在聯控壓力范圍之間時,變頻運行,維持壓力穩定,當壓力達到聯控壓力上限或下限時,選取網絡中空壓機發送控制命令。從而維持氣罐中壓力穩定.聯動控制不會停變頻主機,只有當變頻主機的壓力高于自身壓力上限時,變頻主機自動卸載運行,當主機壓力低于聯控壓力下限時,變頻機首先啟動,

5、停止網絡：用戶按下主機的停機按鈕，主機停止。主機將不會再對網絡中下位機發送控制命令。
